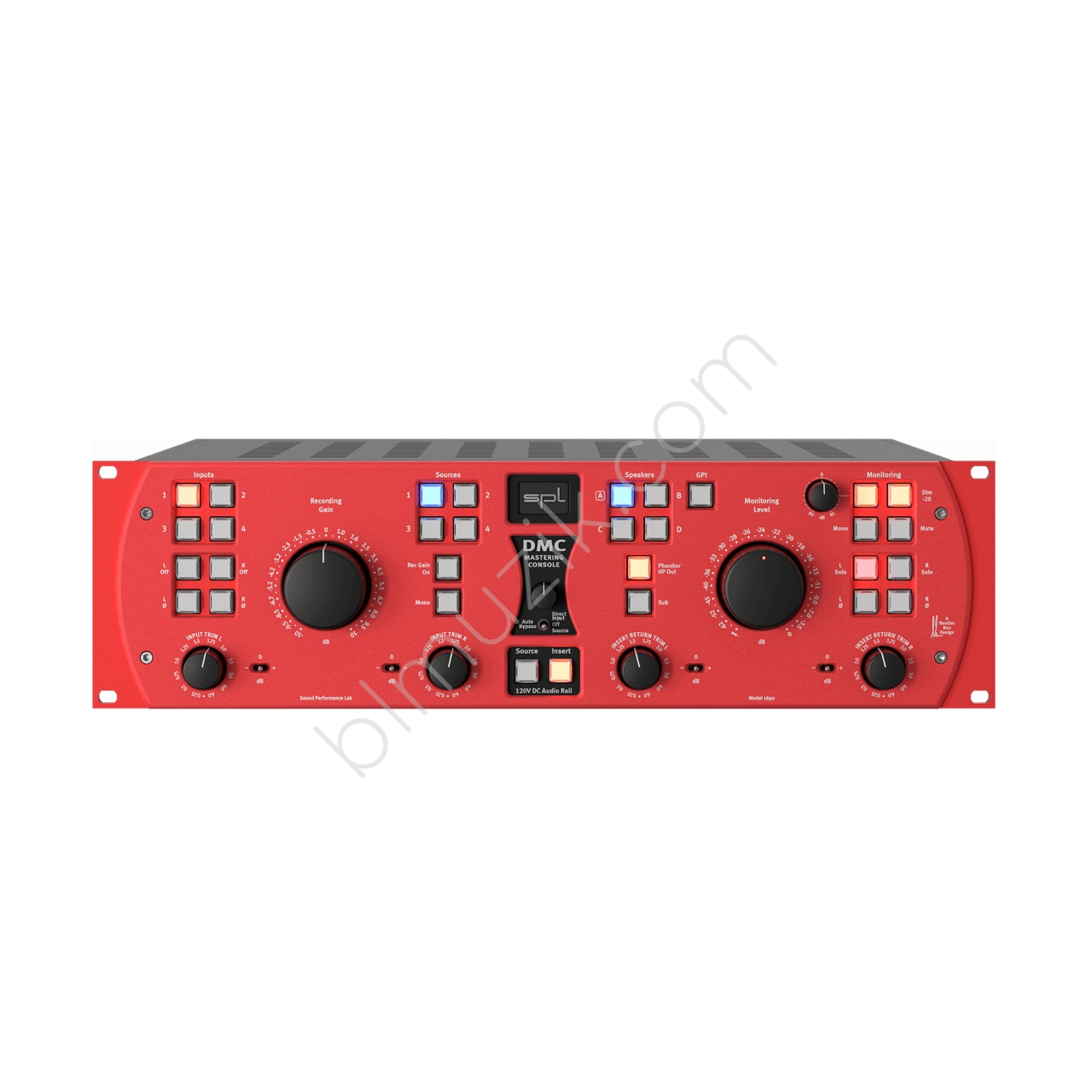

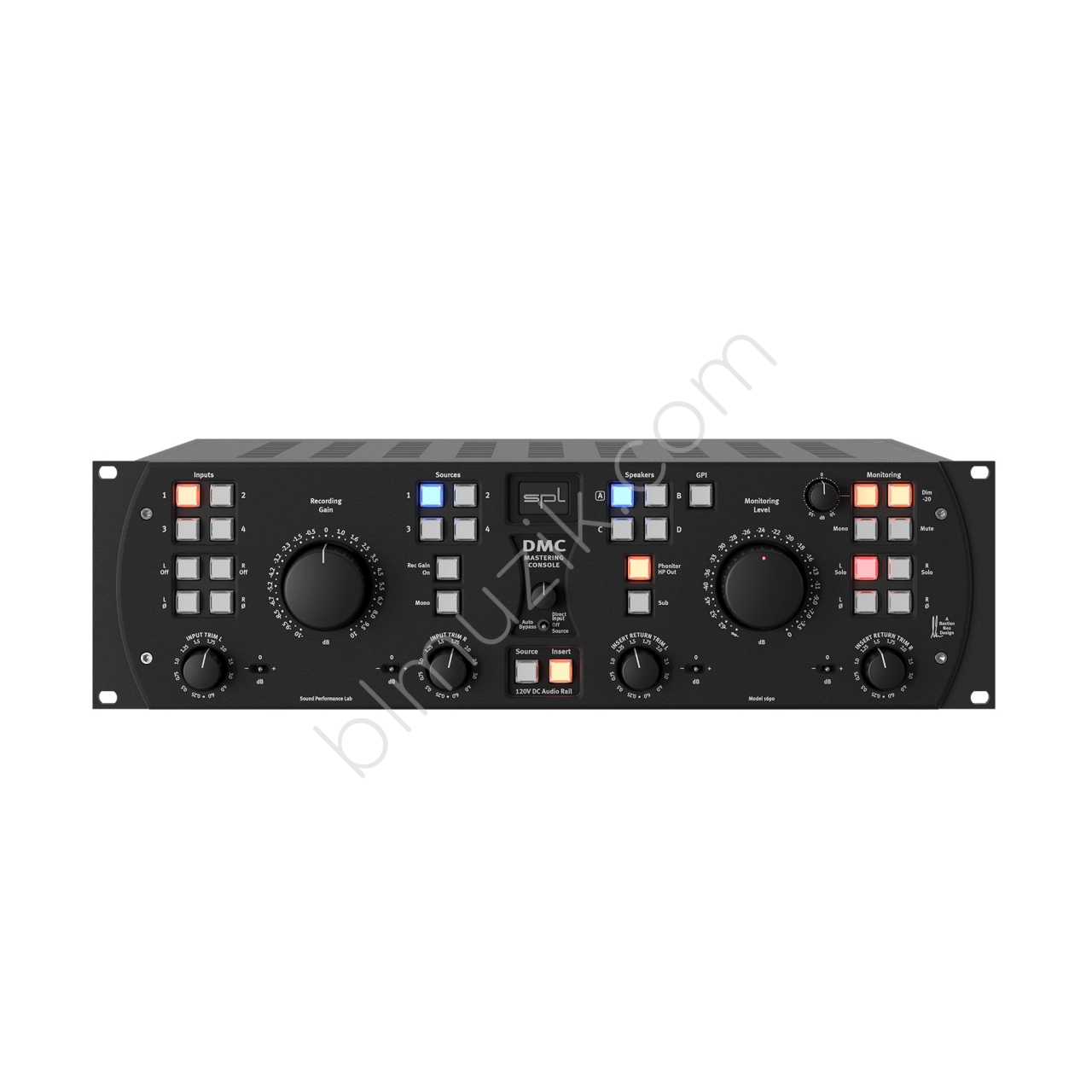

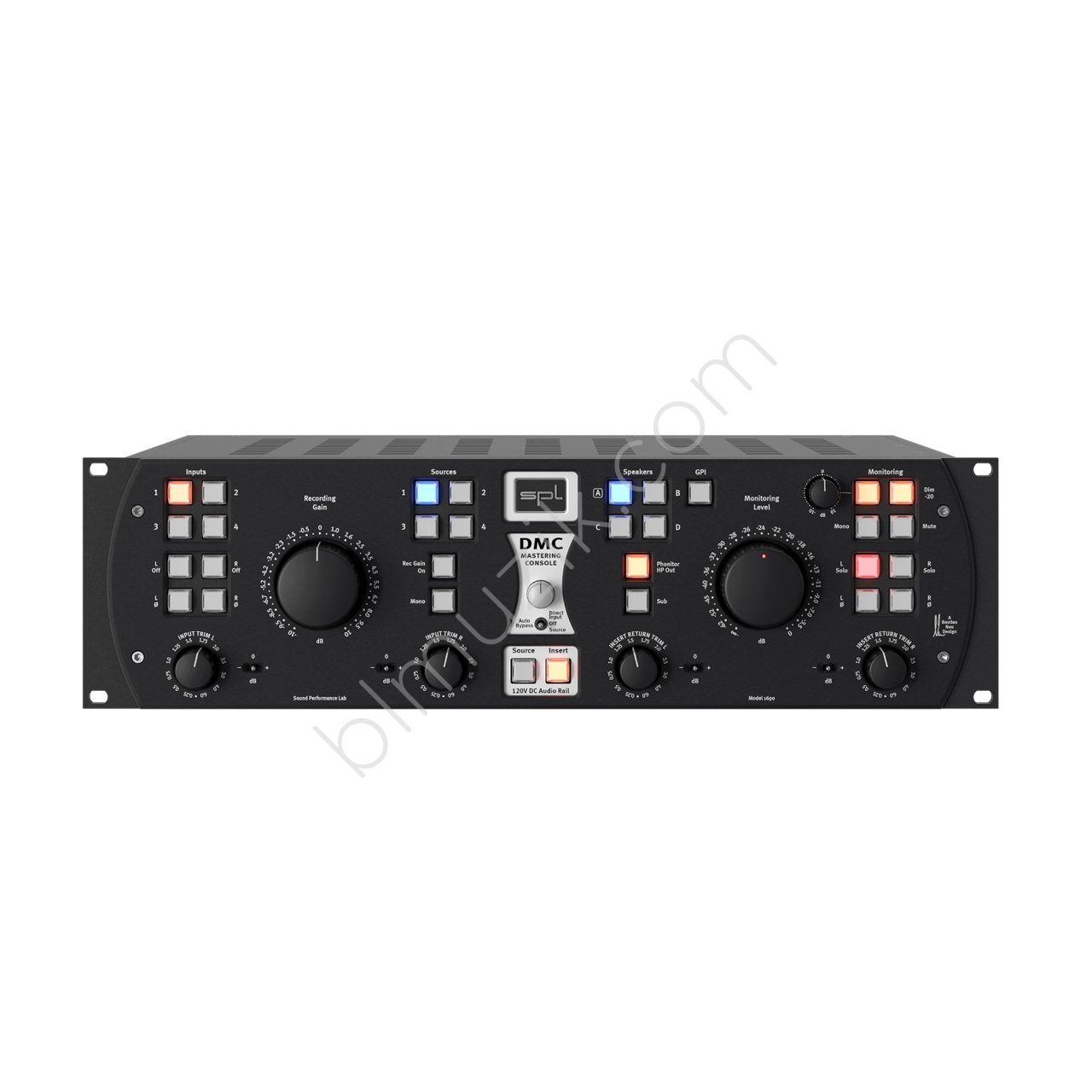

DMC

DMC, mastering stüdyosunun kalbidir. Dönüştürücüler, playerlar, DAW, kaydediciler ve hoparlörler bu cihaza bağlıdır. Konsolun ses kalitesi bu nedenle çok önemlidir. DMC, mastering serisinin diğer tüm cihazları gibi eşsiz 120V teknolojisi üzerinde çalışır.

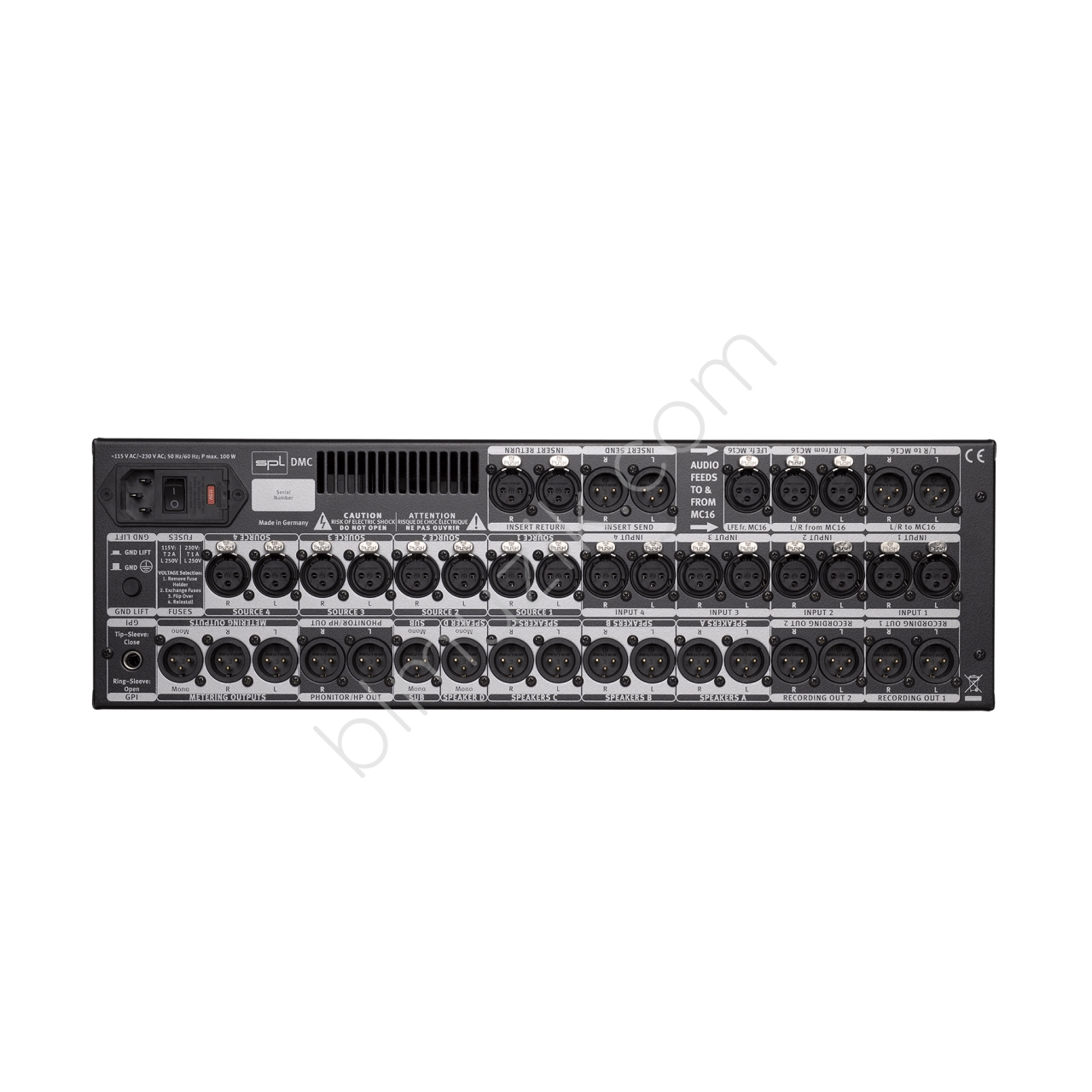

Girişler ve Kaynaklar
İşlenmesi gereken ses sinyalleri Girişlere bağlanırken, mix veya dinleme için ses sinyalleri Kaynaklara bağlanır. Her biri için dört stereo giriş çifti mevcuttur.

Her giriş kanalı açık/kapalı, faz tersi ve 0.25 dB adımlarla ayarlanabilir. Bir stereo giriş mono'ya geçirilebilir.

Kayıt kazancı için büyük potansiyometre hassas kazanç ayarlarına izin verir. Kullanılmıyorsa etkinleştirilmemelidir. Bu, tüm kontrol aşamasını sinyal yolunun dışında tutar.

Monitör Sistemi ve Insert’ler
Tam aralık, orta alan ve yakın alan monitörleri için üçer çift hoparlör çalıştırılabilir. Speaker D, bir mono hoparlör içindir.

Tercihen bir Phonitor kulaklık amplifikatörü Phonitor HP Out'a bağlanır ve hoparlörün kulaklık kullanımı sırasında otomatik olarak kapatılıp kapatılmayacağı programlanabilir.

Aynı şey subwoofer için de geçerlidir. Hangi monitörle eşleştirileceği ve ne zaman etkinleştirileceği programlanabilir.

Insert sonrası ince seviye farklarını telafi etmek için eklemelerin geri dönüşü de 0.25 dB adımlarla ayarlanabilir. Hermes Mastering Router insert’e tercihen bağlanır; bu sayede sekiz stereo işlemciye kadar bağlanabilir ve serbestçe yönlendirilebilir.

Dinleme bölümünde her hoparlör kanalı tek başına dinlenebilir ve faz tersi yapılabilir. Büyük dinleme seviye potansiyometresinin aydınlatmalı göstergesi, dinleme seviyesinin daha uzaktan bile kolayca değerlendirilebilmesini sağlar.

Bir ses düzeltme (+/- 10 dB) etkinleştirilebilir. İsteğe bağlı olarak, Insert, Source veya Input düğmelerine bağlanabilir ve herhangi bir aşamada ses düzeltmesine izin verir.

Dinleme Sinyali Akışı (DMC ve MC 16)
Evet, oldukça karmaşık görünüyor. Ancak mantıklı. DMC, MC16 ile surround ve etkileşimli ses uygulamaları için bağlantı yapabilir. Dolby Atmos® veya Auro 3D® projeleri de gerçekleştirilebilir. MC16, dünyanın ilk analog 16 kanal monitör kontrol cihazıdır.

Mastering stüdyoları genellikle stereo ve çoklu kanal izleme için L/R hoparlörleri ve subwoofer kullanır. DMC'nin MC16 ile birleştirilmesi, bu hoparlörleri takıp çıkarma ihtiyacını ortadan kaldırır. Hoparlör A düğmesine iki saniye basmak, L/R ve Sub'ın ses kontrolünü MC16'ya aktarır ve tekrar basarak bunu DMC'ye geri getirir. Bu şekilde bir stüdyoda stereo ve surround projeleri kolayca sırayla gerçekleştirilebilir.

120V Teknolojisi
120V teknolojisi, referans teknolojimizdir. 120V teknolojisi dünyada benzersizdir. DC gerilimi 120 volt olan bir işletme geriliminde çalışır. Bu, IC tabanlı yarıiletken op-amp'lerin dört katıdır.

En yüksek ses kalitesi, en yüksek ses işletme gerilimini gerektirir.

120V teknolojisi +/-60 V ile çalışır. Bu kadar yüksek bir gerilimi işleyebilmek için, DC gerilimi +/-60 V ile çalışabilen özel sahip işletme amplifikatörleri geliştirdik: SPL 120V SUPRA işletme amplifikatörleri.

Bu yüksek gerilim, geleneksel bileşenleri ve işletme amplifikatörlerini yok ederdi.

120V teknolojisi, teknik özellikler (dinamik aralık, sinyal-gürültü oranı ve headroom açısından) ve ses avantajları (detay zenginliği ve tamamen rahat bir dinleme deneyimi) açısından istisnai sonuçlar verir.

Şebeke prizinden alınan şebeke gerilimi, cihazın içsel lineer güç kaynağında toroidal transformatör ile gerekli ikincil gerilime dönüştürülür. Doğrultucular bu AC gerilimi, ses cihazında gereken DC gerilimine dönüştürür.

SPL 120V teknolojisi ve bu teknolojiye dayalı SUPRA işletme amplifikatörü fikri, SPL kurucusu ve baş geliştiricisi Wolfgang Neumann tarafından 1990'ların başlarında geliştirildi.

En iyi mastering konsolunu inşa etme hedefiyle, bu temel teknolojik felsefe ilk kez şekillendi - böylece Galaxy Studios için SPL MMC1 Mastering Konsolu 2000 yılında gün yüzüne çıktı.

O zamandan beri, 120V teknolojisi tüm SPL premium ürünlerinin temeli olmuştur. Artık sadece mastering uygulamaları için değil, aynı zamanda stüdyo veya hifi kullanımı için de geçerlidir.

Karşılaştırma
Çoğu ses cihazı +/-15 volt işletme gerilimi ile çalışır ve bu nedenle müziğin maksimum giriş seviyesini +21.5 dBu olarak işleyebilir. Örneğin, bir DAC'in 0 dBFS'de +22 dBu çıkış seviyesi varsa, müzik materyalinin seviye tepkileri cihazın giriş aşamasında aşırı yüklemelere neden olurdu.

Tüm ses cihazlarının bileşenleri genellikle sınırlarında çalışır. Sonuç, dengesiz ve hızlı kulak yorgunluğuna neden olan bir sestir.

SPL cihazları, +/- 60 volt işletme geriliminin daha yüksek olmasından dolayı +32.5 dBu giriş seviyelerini işleyebilir ve böylece 12 dB daha fazla headroom sunar. Tüm bileşenler sonuç olarak sürekli olarak optimum çalışma aralığında çalışır. Sonuç, çok hoş, doğal ve rahat bir ses deneyimidir. Bu nedenle müziğinizi her ayrıntısında keyifle dinleyebilirsiniz.

Bu diyagramlar, 120V teknolojisinin daha düşük, ortak işletme gerilimlerine sahip diğer devrelerle karşılaştırıldığında üstünlüğünü açıkça göstermektedir.

Teknik Özellikler
Analog girişler ve çıkışlar; XLR (dengeli)
Maksimum giriş ve çıkış kazancı 32.5 dB
Giriş empedansı 20 kΩ
Çıkış empedansı 75 Ω
Ortak mod reddi -82 dBu
Frekans aralığı (-3 dB) 4 Hz ila 300 kHz
Gürültü (A ağırlıklı, +24 dBu, Kayıt Çıkışı, Eklemeli Açık) -101.6 dBu
Gürültü (A ağırlıklı, +24 dBu, Hoparlör Çıkışı) -103.9 dBu
THD ve N (+24 dBu, Kayıt Çıkışı, Eklemeli Açık) > 112 dB
THD ve N (+24 dBu, Hoparlör Çıkışı) > 108 dB

Koruyucu Kapaklı Toroidal Transformatörlü Dahili Lineer Güç Kaynağı
Analog ses için çalışma gerilimi +/- 60 V
Röleler ve LED'ler için çalışma gerilimi + 12 V

Ana Güç Kaynağı
Ana gerilim (seçilebilir, sigorta bölmesine bakınız): 230 V AC / 50; 115 V AC / 60 Hz
230 V için sigorta: T 1 A
115 V için sigorta: T 2 A

Güç tüketimi
maksimum 40 VA

Boyutlar ve Ağırlık
W x H x D (genişlik x yükseklik x derinlik)
482 x 132 x 300 mm
Ürün ağırlığı: 10.2 kg
Nakliye ağırlığı (ambalaj dahil): 12.35 kg
