Diamond

Diamond, müziği yalnızca dijital kaynaklardan çalan herkes için mükemmel bir DAC ve preamplifikatördür. Diamond, altı adet dijital kaynak ve harici bir Word clock için bağlantı sunar. Üstün VOLTAiR teknolojisi ve benzersiz DLP120 ile premium bir DAC'in analog ses kontrolü sayesinde, Diamond, her ses düzeyinde en yüksek çözünürlüğü sunan eşsiz bir DA çevirici olup, rakipsiz bir analog hissi sunar.

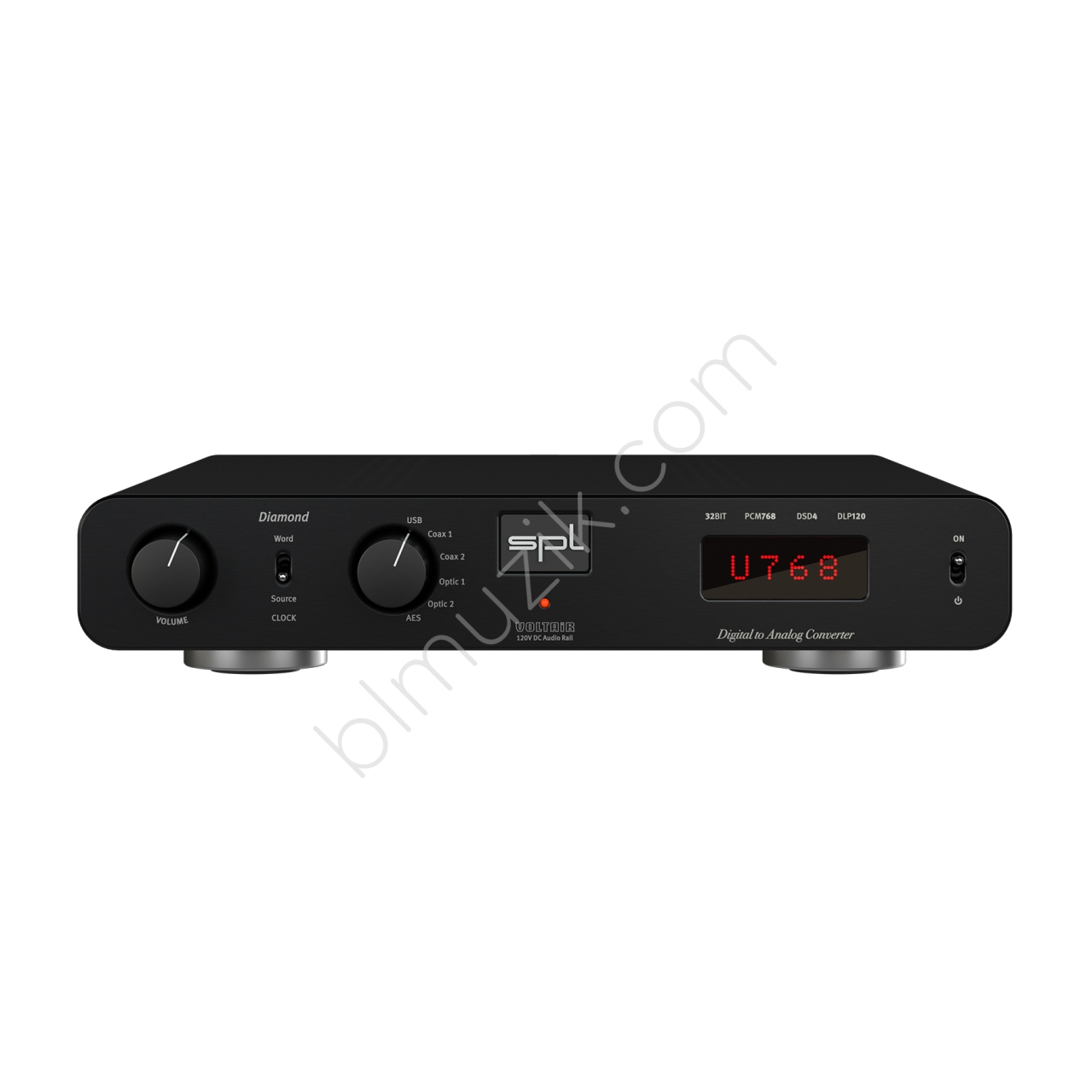

Her Şey Kontrol Altında Ses düzeyi, sağlam, freze alüminyum bir döner düğme ile ayarlanır. Alps RK27 "Big Blue" potansiyometre hoş bir dönüş hissi verir.

Keyif Kaynağı Diamond'a maksimum 6 dijital stereo kaynağın bağlanması mümkündür.

Birer stereo USB ve AES girişi ile iki optik ve iki koaksiyel stereo girişi sunar. USB üzerinden hem PCM sesi hem de DSD sesi dönüştürülebilir. PCM sesi S/PDIF formatında alınır, hem koaksiyel (RCA), hem optik (Toslink F06) hem de balanslı (AES/EBU) şekilde. Kaynak seçimi ön taraftaki seçim kontrolü ile yapılır. Seçilen giriş, nokta matris LED ekranda da gösterilir: USB, COA1, COA2, OPT1, OPT2 veya AES. Yaklaşık iki saniye sonra ekran, clock sinyali türünü ve algılanan örnekleme hızını gösterir.

Her Zaman Vaktinde Diamond sadece dijital olarak beslenen kaynak sinyaline entegre edilmiş saat ile senkronize olabilir. Dijital çalarlar üzerine uzmanlaşmış olan Diamond, bir Word clock girişi sunar. Saat sinyalinin kaynağı CLOCK anahtarı aracılığıyla seçilebilir. Kaynak = Diamond, kaynak sinyalindeki dijital saate senkronize olur. Word = Diamond, WORD IN'de mevcut olan dijital saate senkronize olur.

Dersine Çalışmış DAC, dijital oynatma kaynağının örnekleme hızını ve çözünürlüğünü otomatik olarak algılar. Bir akış cihazı, bilgisayar, CD çalar veya harici bir word clock da bağlı olsa fark etmez ve otomatik olarak algılar. Algılanan örnekleme hızı ve seçilen saat kaynağı, nokta matris LED ekranında gösterilir. Örneğin, U768, 768 kHz örnekleme hızına sahip USB akışındaki bir saat sinyali için bir kısaltmadır.

SPL Diamond - Voltair Teknolojisi İle Premium DAC

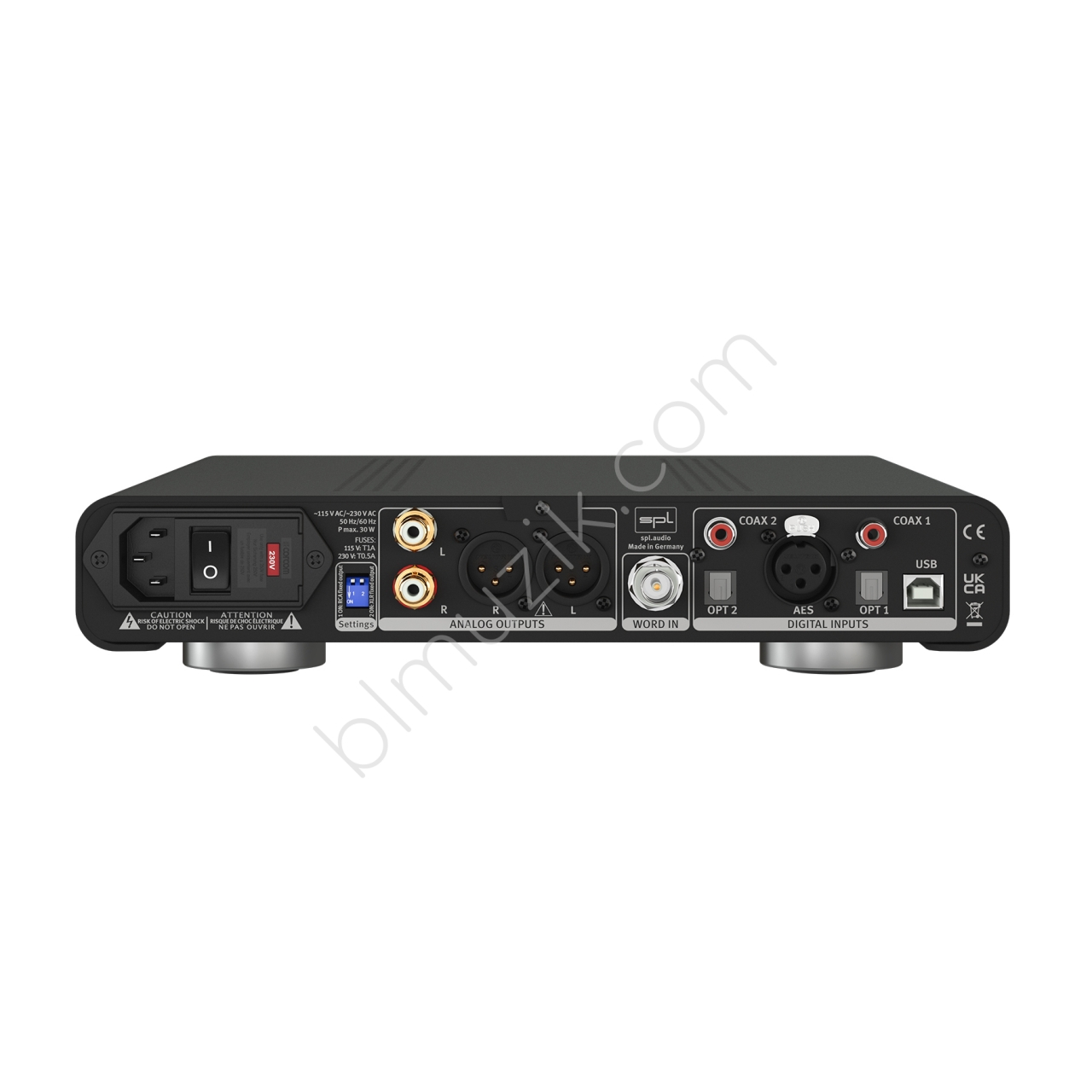

Diamond, güç amplifikatörleri veya aktif hoparlörler için bağlantı sunmak için iki stereo çıkış çifti sağlar. Bir çift çıkış XLR ile diğeri RCA çıkışları ile donatılmıştır. Her ikisi de ön paneldeki ses düzeneği tarafından kontrol edilen aynı çıkış sinyaline sahiptir.

Her iki çıkışın ses düzeneğinden ayrı ayrı sinyal yolu dışına çıkarılması için arka taraftaki DIP anahtarı ile ses düzeneği kontrol edilebilir. Örneğin, kendi ses düzenine sahip bir kulaklık amplifikatörü bir çıkışa bağlanabilir.

DAC768v2 Büyük beğeni toplayan AKM AK4493 SEQ VELVETSOUND TM premium DAC çipi, mimarisi sayesinde en ince ses ayrıntılarını yeniden üreten SPL DAC “DAC768v2”nin en son sürümünde dijital/analog dönüştürücüde dönüştürücü çip olarak kullanılıyor. Önceki modele göre çok daha düşük distorsiyon özellikleri ve daha geniş dinamik aralığıyla etkileyicidir.   PCM sesini 32 bit çözünürlükte ve 768 kHz'e kadar örnekleme hızında dönüştürür; bu, CD çözünürlüğünün 16 katına eşdeğerdir. Direct Stream Digital ayrıca DSD4 veya DSD256 çözünürlüğüne kadar desteklenir. DAC768v2, Spartan FPGA'nın en yeni sürümü olan Spartan 7'yi içerir. Daha küçük SPL DAC "DAC768xs"nin aksine, yalnızca bir AES/EBU dijital girişi sunmakla kalmaz, aynı zamanda VOLTAiR teknolojisine sahip yeni, optimize edilmiş SPL SLP120'yi de sunar.

SLP120 (Super Low-Pass) DAC çipinin analog çıkışı bir Low-Pass filtresiyle filtrelenmelidir. Dünyadaki tüm diğer DAC'lerin aksine buradaki Low-Pass filtreleri, dinamik, boşluk payı ve ses açısından artı sağlayan VOLTAiR teknolojisi kullanılarak üretilmiştir. Yeni SPL DAC768v2 için özel olarak optimize edilen filtreye SLP120 (Super Low-Pass) adı verilir.   Diamond'ın içindeki DAC768v2, VOLTAiR teknolojisine sahip analog bir "Super Low-Pass" filtre olan SLP120 ile donatılmıştır.

Kulağa Harika Geliyor Tüm SPL cihazları, sadece plana göre değil, aynı zamanda kulakla geliştirdiğimiz ürünlerdir. Tüm önemli bileşenler devre kartlarına Through-hole teknolojisi kullanılarak monte edilir. Böylece en iyi ses sağlayan bileşenleri kullanabildiğimizden emin olabiliriz.

Voltair Teknolojisi 120V teknolojisi referans teknolojimizdir. 120V teknolojisi dünyada benzersizdir. 120 volt DC geriliminde çalışır. Bu, IC tabanlı yarıiletken operasyonel amplifikatörlerin 4 katıdır. Profesyonel Fidelity serimizde, bu eşsiz teknolojiye VOLTAiR teknolojisi adını veriyoruz.

En yüksek ses kalitesi en yüksek ses işletme gerilimini gerektirir.

120V teknolojisi +/-60 V ile çalışır. Bu kadar yüksek bir gerilimi işleyebilmek için, +/-60 V DC gerilimle çalışabilen özel sahipli işlemsel amplifikatörler geliştirdik: SPL 120V SUPRA işlemsel amplifikatörleri. Bu yüksek gerilim, geleneksel bileşenleri ve operasyonel amplifikatörleri yok ederdi.

120V teknolojisi, teknik özellikler (dinamik aralık, sinyal-gürültü oranı ve headroom açısından) ve ses avantajları (detay zenginliği ve tamamen rahat bir dinleme deneyimi) açısından istisnai sonuçlar verir.

Bu arada, teknolojinin adındaki "120V", ana elektrik prizinden yerel şebeke gerilimi ile ilgisi yoktur. Bu, ses sinyallerinin işlendiği cihaz içindeki işletme gerilimi ile ilgilidir.

Ana elektrik prizinden gelen şebeke gerilimi, cihazın içindeki toroidal transformatörle donatılmış iç doğrusal güç kaynağına gereken ikincil gerilime dönüştürülür. Doğrultucular, bu AC gerilimi, ses cihazında gereken DC gerilime dönüştürür.

VOLTAiR, elektrik gerilimi için Volt terimlerinin birleşimidir ve Air, müziğin içinde nefes alabileceği sınırsız alanı temsil eder.

VOLTAiR, yüksek ses geriliminden kaynaklanan, algılanan sınırsız dinamikleri simgeler.

Karşılaştırma
Çoğu ses cihazı +/-15 volt işletme gerilimi ile çalışır ve bu nedenle müziğin maksimum giriş seviyesini +21.5 dBu olarak işleyebilir. Örneğin, bir DAC'in 0 dBFS'de +22 dBu çıkış seviyesi varsa, müzik materyalinin seviye tepkileri cihazın giriş aşamasında aşırı yüklemelere neden olurdu.

Tüm ses cihazlarının bileşenleri genellikle sınırlarında çalışır. Sonuç, dengesiz ve hızlı kulak yorgunluğuna neden olan bir sestir.

VOLTAiR teknolojisine sahip SPL cihazları, +/- 60 volt işletme geriliminin daha yüksek olmasından dolayı +32.5 dBu giriş seviyelerini işleyebilir ve böylece 12 dB daha fazla headroom sunar. Tüm bileşenler sonuç olarak sürekli olarak optimum çalışma aralığında çalışır. Sonuç, çok hoş, doğal ve rahat bir ses deneyimidir. Bu nedenle müziğinizi her ayrıntısında keyifle dinleyebilirsiniz.

Bu diyagramlar, VOLTAiR teknolojisinin daha düşük, ortak işletme gerilimlerine sahip diğer devrelerle karşılaştırıldığında üstünlüğünü açıkça göstermektedir.

Teknik Özellikler
Analog ve Çıkışlar: XLR (dengeli), RCA
- Maksimum Çıkış Seviyesi (0 dBFS = maks. +15 dBu): 32.5 dBu
- Çıkış Empedansı: 75 Ω
- Frekans Aralığı (0 dBu): 10 Hz - 100 kHz
- Kanal Arası Karışma (0 dBu, 1 kHz): -108 dB
- THD & N (0 dBu, 1 kHz): 0.001%
- Gürültü (A-ağırlıklı): -102 dBu
- Dinamik Aralık (0 dBFS = +15 dBu => 117.3 dB): 134.5 dB

Dijital Girişler (DAC768):
- AES/EBU (XLR), PCM Örnekleme Hızları: 44.1/48/88.2/96/176.4/192 kHz
- Koaksiyel SPDIF (RCA), PCM Örnekleme Hızları: 44.1/48/88.2/96/176.4/192 kHz
- Optik SPDIF (Toslink F 06), PCM Örnekleme Hızları: 44.1/48/88.2/96/ 1 metreden az 176.4/192 kHz
- USB (B), PCM Örnekleme Hızları: 44.1/48/88.2/96/176.4/192/352.8/384/705.6/768 kHz
- USB (B), DSD üzerinden PCM (DoP), Örnekleme Hızları: 2.8 (DSD64), 5.6 (DSD128), 11.2 (DSD256) MHz
- 0 dBFS kalibre edildi: 15 dBu

İç Doğrusal Güç Kaynağı ile Korumalı Toroidal Transformatör:
-Analog Ses İçin Çalışma Gerilimi: +/- 60 V
-Röleler ve LED'ler için Çalışma Gerilimi:+ 12 V

Şebeke Güç Kaynağı:
- Şebeke Gerilimi (seçilebilir, sigorta bölmesine bakınız):
- 230 V AC / 50 Hz
- 115 V AC / 60 Hz
- 230 V için Sigorta: T 0.5 A
- 115 V için Sigorta: T 1 A
- Maksimum Güç Tüketimi: 40 VA
- Bekleme Modu Güç Tüketimi: < 0.3 W

Boyutlar ve Ağırlık:
- W x H x D (genişlik x yükseklik, ayaklar dahil x derinlik): 278 x 57 x 300 mm
- Ünite Ağırlığı: 3.15 kg
- Kargo Ağırlığı (ambalaj dahil):
