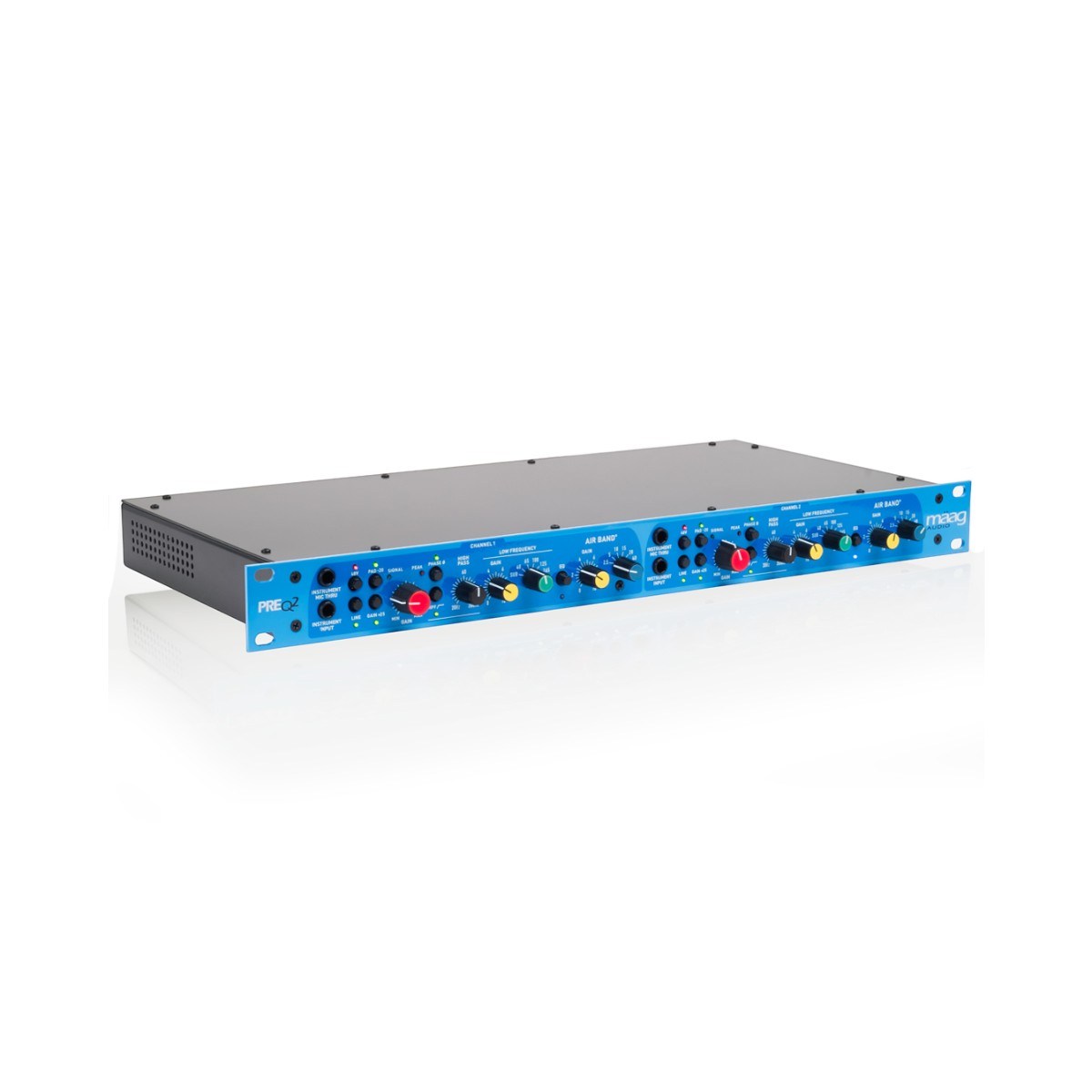

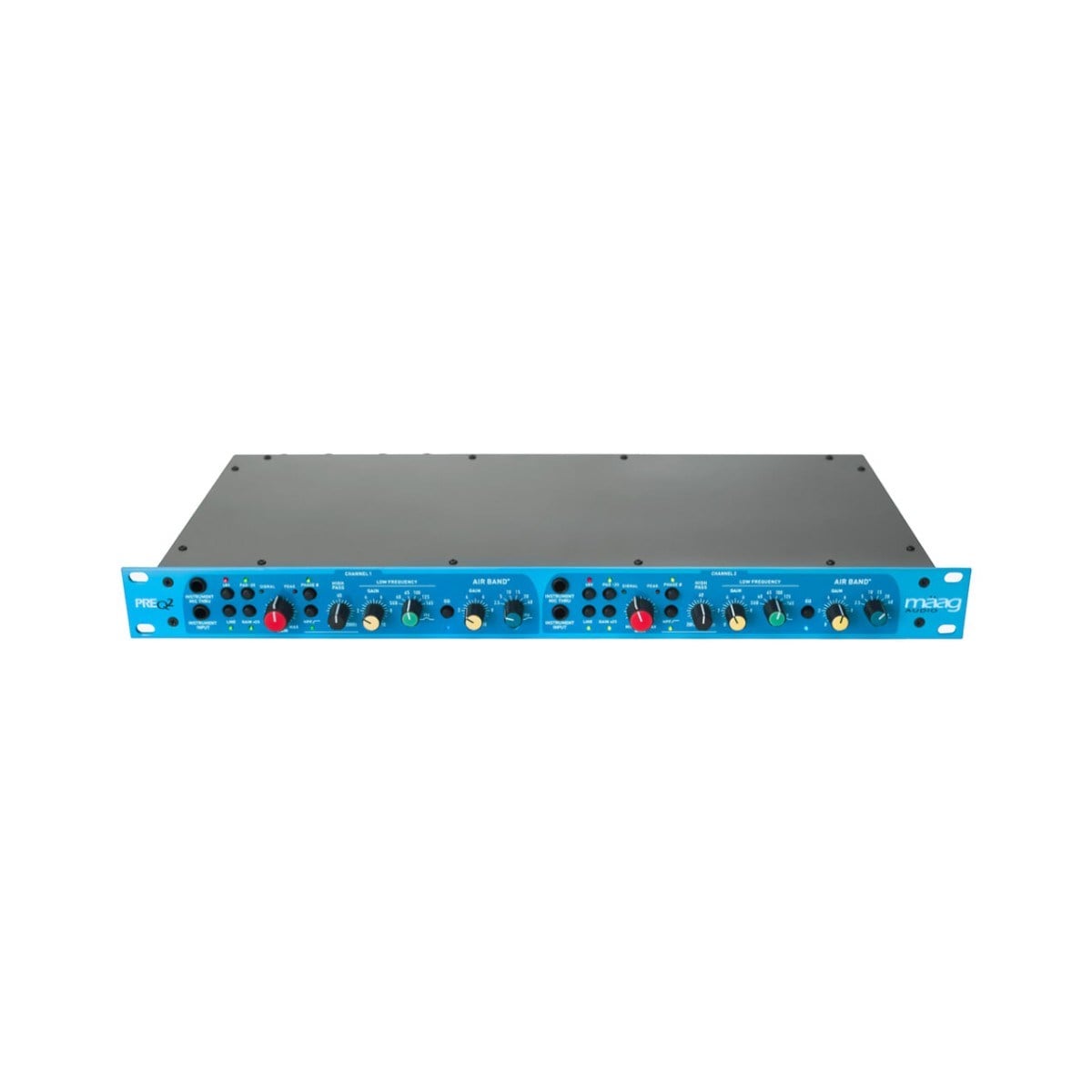

MÄAG AUDIO’nun en yeni ürünü PREQ2™ Dual Mic Preamp with EQ, kayıt ve miks işlemleri için tasarlanmış, 1U bağımsız kasa içerisinde sunulan komple analog bir sistemdir. Cihaz, Cliff MÄAG’in 1993 yılında NTI EQ3 equalizer ile ilk kez tanıttığı, günümüzde efsaneleşmiş Air Band® shelving equalizer devresini bünyesinde barındırır.

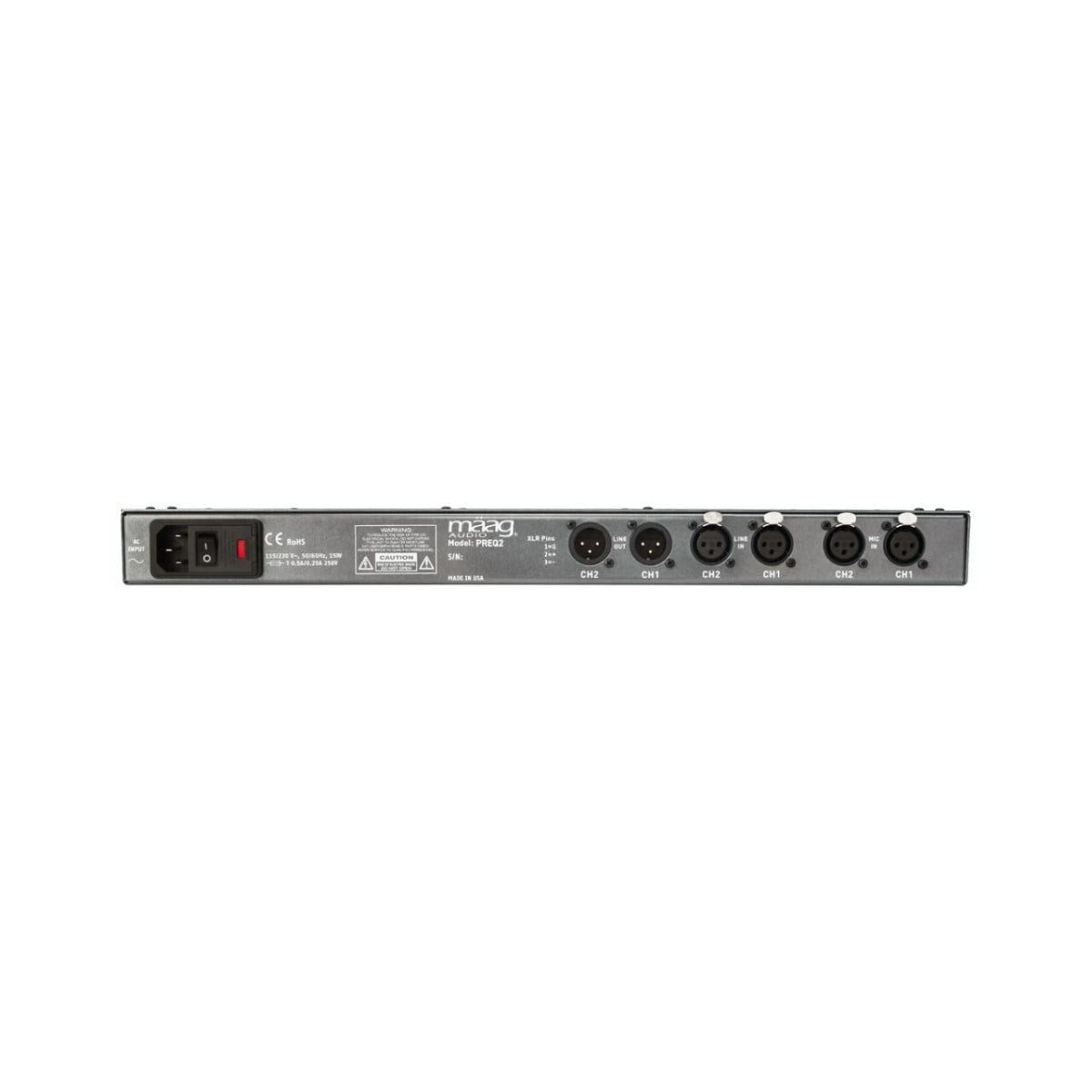

PREQ2, hem line hem de mikrofon sinyal seviyeleriyle çalışabilir. İki adet eşleştirilmiş kanala sahip cihazın her kanalında, arka panelde ayrı line seviye girişi ve mikrofon XLR konnektörü ile birlikte açılıp kapatılabilir +48 V phantom power bulunur. Arka panelde ayrıca her kanal için XLR çıkışları ve açma/kapama/sigorta işlevlerine sahip bir ana güç anahtarı yer alır.
PREQ2 üzerindeki tüm anahtarlar, çalışma durumlarını doğrulayan renkli LED göstergelere sahiptir. Sürekli değişken mikrofon kazanç kontrolü dışında tüm kontroller kademeli (detent) yapıdadır.
MİKROFON GİRİŞİ

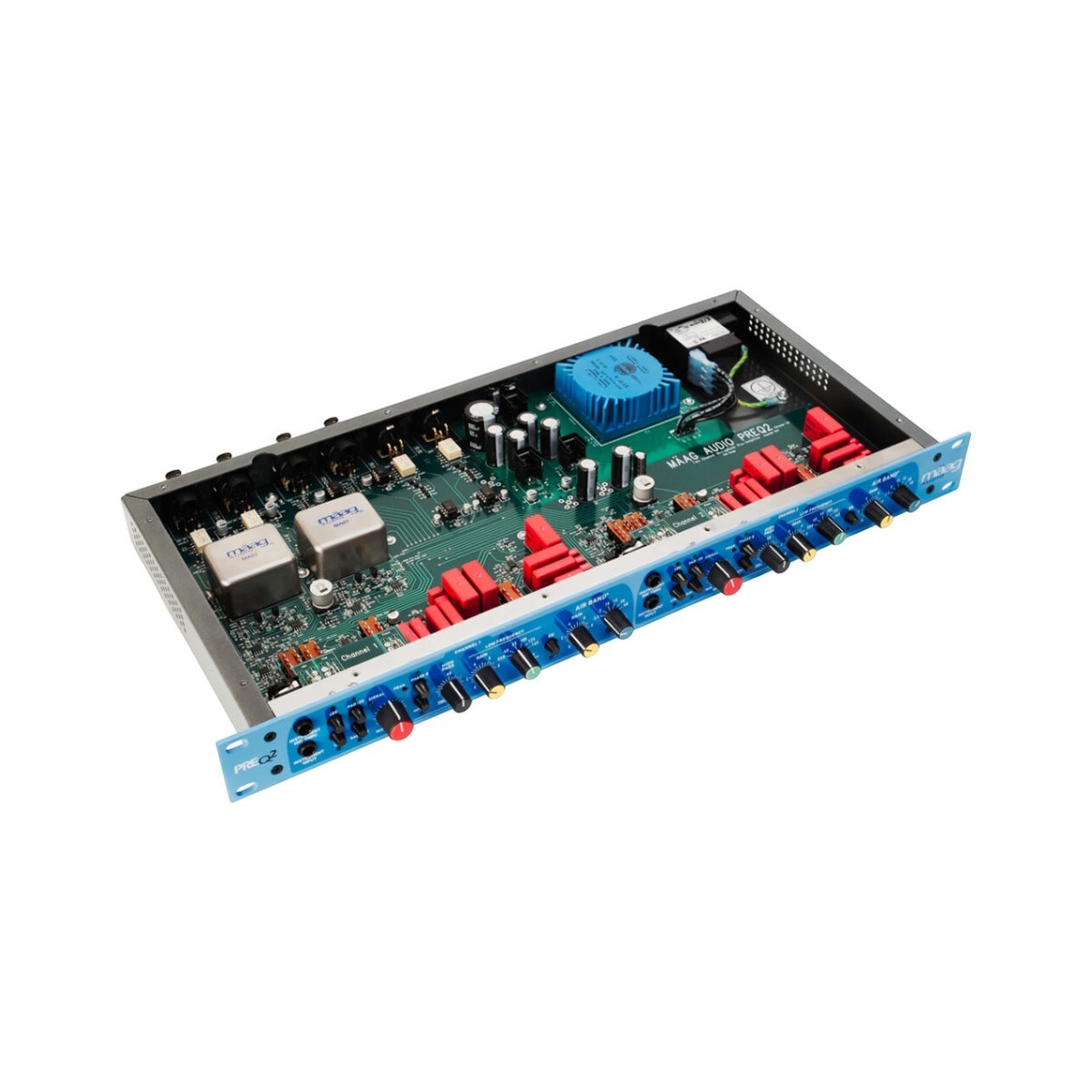

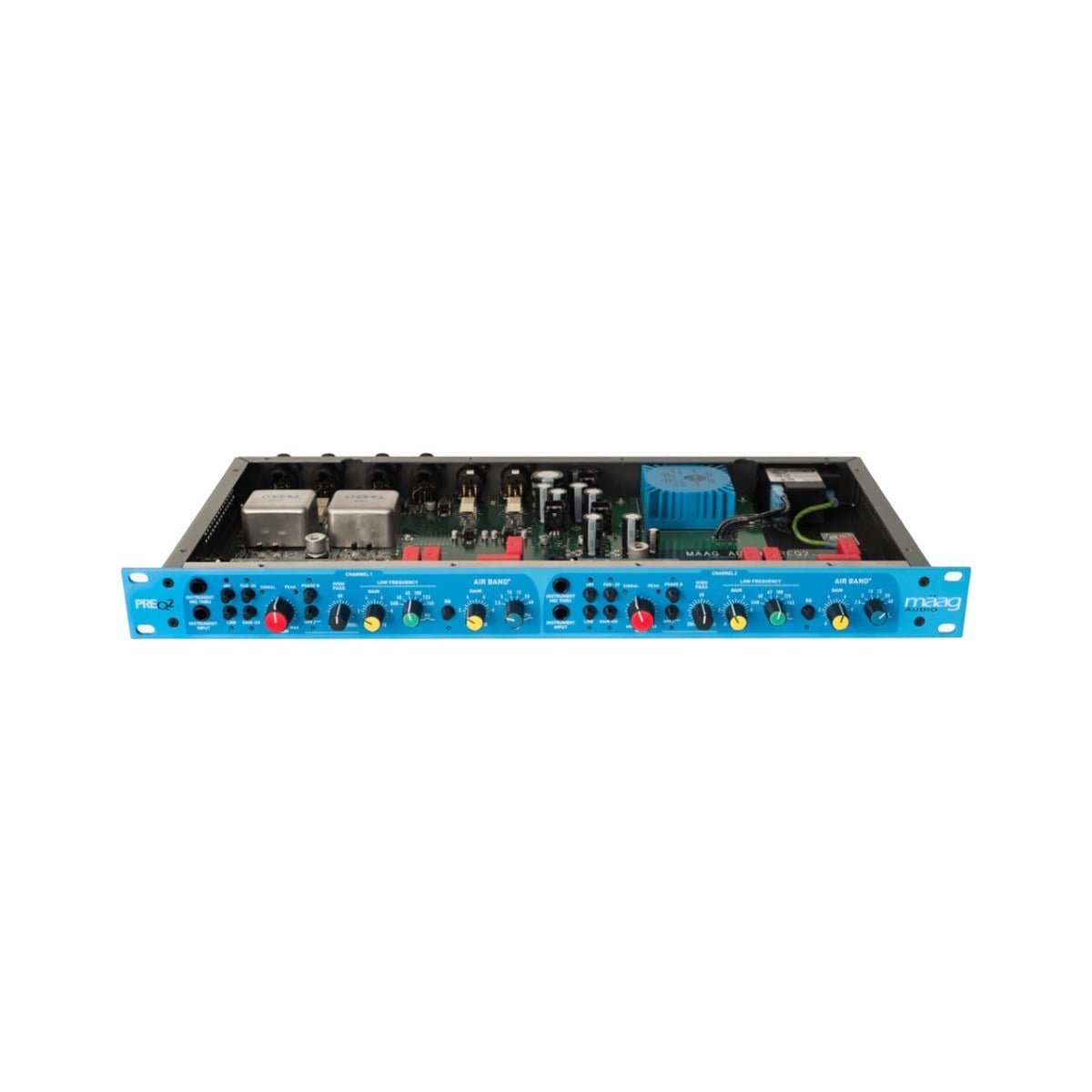

MÄAG AUDIO PREQ2 mikrofon preamfisi, ayrık Class-A transistörlü preamp ile her kanal için bir adet büyük, nikel çekirdekli MÄAG AUDIO üretimi giriş trafosunun birleşiminden oluşan yapı üzerinden 71 dB'ye kadar kazanç sunar.
Bu devre, +27 dBu headroom ve -128 dB EIN gürültü seviyesi ile temiz ve detaylı bir ses karakteri sağlar.
Ön panel üzerinden seçilebilen iki optimize edilmiş kazanç aralığı bulunur:
- Standart kazanç aralığı: +20 dB – +42 dB
- High Gain modu: +42 dB – +71 dB
- High Gain modu, ön paneldeki 25 dB Gain anahtarı kullanılarak etkinleştirilir.
- Maksimum giriş seviyesi: +8 dB

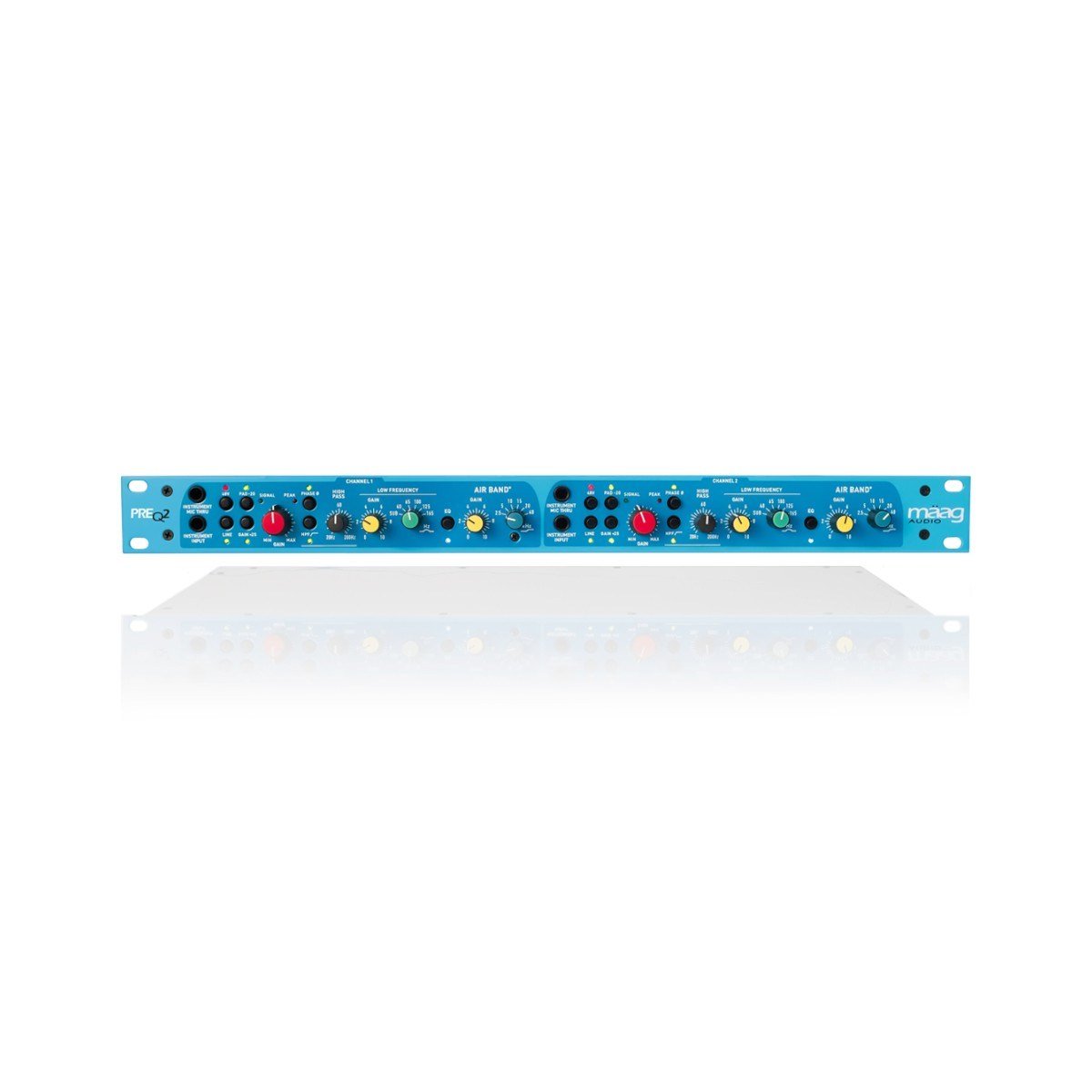

Mikrofon giriş bölümünde ön panel üzerinde +48 V phantom power, -20 dB attenuation pad, sinyal mevcut göstergesi, +26 dBu peak LED'i ve faz/polarite tersleme için anahtar ve LED göstergeleri bulunur.
Mikrofon kazancı, tek ve büyük MIC GAIN kontrol düğmesi üzerinden sürekli olarak ayarlanabilir.
LINE GİRİŞİ
Ön paneldeki LINE anahtarı, mikrofon preampının çıkışı yerine arka panelde bulunan XLR line girişlerini devreye alır. Bu sinyal yolu, giriş trafosu ve mikrofon preampından sonradır.
Böylece hem mikrofon hem de line seviye kaynaklarını PREQ2'ye sürekli olarak bağlı tutabilir ve iki kanalı birbirinden bağımsız şekilde farklı girişler için kullanabilirsiniz.
Örneğin aynı anda:
- Bir kanalı mikrofon preamfisi olarak,
- Diğer kanalı ise bass veya gitar gibi doğrudan bir müzik enstrümanını kaydetmek için line seviye amplifikatörü olarak kullanabilirsiniz.
Her iki mikrofon giriş bölümünde de yüksek empedanslı (1 MΩ) enstrüman girişi için ¼ inç TS jak bulunur. Bunun yanında, enstrüman giriş sinyalinin unity gain seviyesinde izole edilmiş ve buffer'lanmış bir kopyasını sağlayan ¼ inç THRU çıkışı yer alır.
Bu çıkış, stüdyoda uzun kablolar üzerinden enstrüman amplifikatörlerine ve/veya stompbox pedallara dengesiz sinyal göndermek için kullanılabilir. Ayrıca canlı re-amping işlemleri için de uygundur. THRU çıkışı, XLR mikrofon girişi kullanıldığında da aktif olmaya devam eder.
Enstrüman girişindeki TS jak kullanıldığında MÄAG AUDIO PREQ2, otomatik algılama devresi aracılığıyla bir röle kullanarak dengesiz ¼ inç giriş sinyalini mikrofon giriş trafosuna yönlendirir. Daha iyi bir trafo eşleşmesi sağlamak amacıyla empedans düşürülür.
Bu algılama devresi sayesinde +48 V phantom power'ın, açık durumda olsa dahi, ¼ inç enstrüman girişine veya XLR line girişine ulaşması fiziksel olarak engellenir.
EQUALIZATION BÖLÜMLERİ
MÄAG AUDIO PREQ2'de üç ayrı equalizer/filter bölümü bulunur. Her iki kanalda da yerleşim ve kontrol yapısı aynıdır.
Equalizer tasarımı; hem kayıt sırasında kullanılmak hem de ton karakterinde ince düzeltmeler ve müzikal/eufonik geliştirmeler yapmak üzere özel olarak tasarlanmıştır.
HIGH-PASS FILTER
Kanalın sol tarafında ilk kontrol, 2. derece, 12 dB/octave High-Pass Filter bölümüdür.
21 kademeli kontrol düğmesiyle 20 Hz ile 200 Hz arasında tamamen ayarlanabilir. Kendine ait, doğrudan devreye bağlı bir IN/OUT bypass anahtarına sahiptir.
LOW FREQUENCY EQ
Ardından, bell (çan) karakterli Low Frequency EQ bölümü gelir. Bu bölüm yalnızca boost yapacak şekilde tasarlanmıştır ve 6 dB/octave eğime sahiptir.
Frekans seçimi 6 konumlu rotary switch üzerinden yapılır:
- 10 Hz (SUB) Shelf
- 40 Hz Bell
- 65 Hz Bell
- 100 Hz Bell
- 125 Hz Bell
- 165 Hz Bell
Bu bölümde 9 dB'ye kadar boost uygulanabilir.
AIR BAND®
Equalizer'ın üçüncü bandı, MÄAG AUDIO'nun efsanevi Air Band® shelving bölümüdür.
Seçilebilir frekanslar:
- 2,5 kHz
- 5 kHz
- 10 kHz
- 15 kHz
- 20 kHz
- 40 kHz
Air Band®'in kendine ait kontrolü bulunur ve maksimum 9 dB boost uygulanabilir.
Air Band® ve Low Frequency EQ, ortak bir bypass push-button üzerinden birlikte bypass edilebilir.
- Re-amping özelliklerine sahip, ayrık Class-A devreli ve trafolu preamp
- Dünyaca ünlü Air Band® teknolojisi ve odaklanmış Low Frequency EQ
- Kayıt, ton karakterinde ince ayarlar ve müzikal/eufonik geliştirmeler için mükemmel
TEKNİK ÖZELLİKLER
- En düşük kazanç ayarında gürültü seviyesi: -100 dB
- EIN (Eşdeğer Giriş Gürültüsü): -128 dB
- Dengeli XLR çıkış headroom'u: +27 dBu
- Mikrofon trafosu, FET girişli operasyonel amplifikatörle eşleştirilmiş diferansiyel Class-A ayrık transistörlerden oluşan ön uç devresini besler.
- Yüksek/Düşük Kazanç seçim anahtarı:
- Düşük kazanç aralığı: +20 dB – +42 dB
- Yüksek kazanç aralığı: +42 dB – +71 dB
- +25 dB Gain anahtarı, yeşil LED göstergelidir.
- -20 dB Pad: Açılıp/kapatılabilir, yeşil LED göstergelidir.
- +48 V Phantom Power: Açılıp/kapatılabilir, kırmızı LED göstergelidir.
- Phase Reversal (Faz Tersleme) Anahtarı: Dengeli çıkışın fazını tersine çevirir.
- Sinyal LED'i: Yeşil LED, sinyal mevcut olduğunu gösterir.
- Peak LED'i: Kırmızı LED, +26 dBu seviyesinde yanar.
