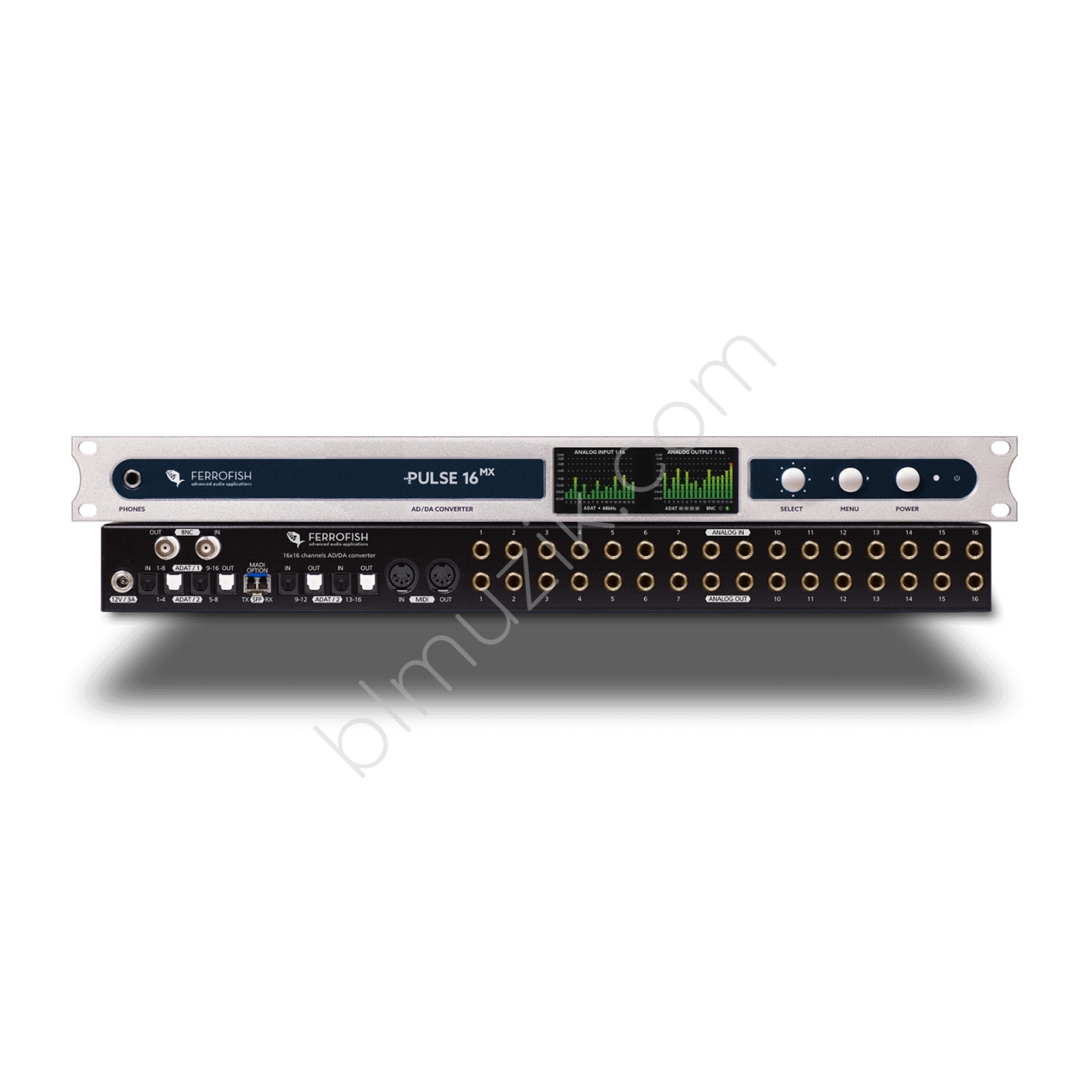

Ferrofish Pulse16 MX (+24dBu)

16 x 16 AD/DA MADI ADAT Dönüştürücü, +24dBu Versiyon
Pulse16 MX, maksimum performansı uygun fiyatla sunar. Stüdyo kalitesinde 16 x 16 dengeli analog giriş ve çıkışlara (192kHz'e kadar) ek olarak hem ADAT hem de MADI bağlantısı sunar — günümüzde en yaygın kullanılan dijital ses arayüzleri arasında yer alır. Basit bir optik MADI kablosu üzerinden 64 x 64 kanal (veya 192kHz'de 16 x 16 kanal) iletim yapılabilir, böylece yüksek kaliteli çok kanallı kayıtlar için ideal bir çözüm sunar. Ayrıca, 96kHz’de 4 x 4 ADAT portu üzerinden 16 x 16 kanal aktarımı sağlanır.

Yalnızca 1U boyutunda olan bu entegre dönüştürücü, +20dBu’ya kadar stüdyo seviyelerinde çalışabilen 16 x 16 TRS analog giriş/çıkışlara sahiptir. Bu seviyeler 1dB’lik hassas adımlarla ayarlanabilir. Düşük gecikmeli dönüştürücüler, sıcaklık dengeli saat devresi ve jitter azaltıcı PLL ile birleşerek son derece berrak bir ses sunar.

4 x 4 ADAT portu, 96kHz’de tüm 16 x 16 analog sinyalleri veya 48kHz’de 32 x 32 kanal veriyi dönüştürmek için yeterli bant genişliğini sağlar. MADI ise ekstra 64 x 64 kanal sağlar ve modüler SFP bağlantı noktası üzerinden farklı MADI standartlarına uyum sağlar (örneğin Singlemode). MADI modülünü değiştirmek yeterlidir.

İki TFT ekran sayesinde cihazın yapılandırması oldukça kolaydır. Kullanım kılavuzuna gerek kalmadan tüm bilgiler net bir şekilde ekranda gösterilir. Ayrıca MIDI ve MADI üzerinden uzaktan kontrol de mümkündür.

Kulaklık çıkışı, herhangi bir analog veya dijital giriş/çıkışa atanabilir — kontrol ve dinleme için idealdir.

Fan bulunmayan, kompakt ve sessiz 1U tasarımıyla Pulse16 MX; kayıt, yayıncılık ve canlı ses uygulamaları için üst düzey bir dönüştürme çözümüdür. Gelişmiş tasarımı sayesinde ekipmanınızın merkezinde yer almaya hazırdır.

Çift TFT Ekran
Toplam 32 analog kanalın tüm seviyeleri iki renkli TFT ekran üzerinden net bir şekilde izlenebilir. Durum bilgileri ve tüm fonksiyonlar kullanıcı dostu bir şekilde sunulur — karmaşık menüler veya LED anlamlarını ezberlemeye gerek yok!

Modüler MADI Arayüzü
Modüler MADI SFP yuvası, çok modlu LC optik modül ile gelir ancak örneğin Singlemode modülle değiştirilebilir. MADI üzerinden 64 x 64 kanal ses iletimine ek olarak, gömülü MIDI sinyali de sağlanır ve bu sayede cihaz kontrolü ve MIDI yönlendirme yapılabilir.

Dahili Yönlendirme Matrisi
Toplam 176 x 176 kanal (analog ve dijital) 8’li gruplar halinde yönlendirilebilir. Herhangi bir mono veya stereo kanal, kulaklık çıkışı için izleme amacıyla seçilebilir

Teknik Özellikler

MADI Giriş/Çıkış (AES10)

• SFP portu: optik Multimode veya Singlemode modül desteği
• 64 kanal @ 32–48kHz
• 32 kanal @ 64–96kHz
• 16 kanal @ 128–192kHz
• Gecikme: 2 örnek
• MIDI üzerinden kontrol desteklenir

Analog Giriş (AD)

• 2 x 24 Bit A/D dönüştürücü
• 16 x 6.3mm TRS jak (dişi)
• Kazanç: +20dBu ~ -8dBu, 1dB adımlarla
• Opsiyonel: +24dBu ~ -4dBu
• OpAmp: RC4580
• Seviye göstergesi: TFT ekran, 28 kademe

Analog Çıkış (DA)

• 2 x 24 Bit D/A dönüştürücü
• 16 x 6.3mm TRS jak (dişi)
• Kazanç: +20dBu ~ -8dBu, 1dB adımlarla
• Opsiyonel: +24dBu ~ -4dBu
• OpAmp: RC4580
• Gecikme:
• @48kHz: 0.16ms
• @96kHz: 0.06ms
• @192kHz: 0.03ms

Kulaklık Çıkışı

• 1 x 6.3mm stereo TRS jak
• Mono/stereo kanal seçimi
• Dijital kontrollü seviye ayarı

ADAT Giriş/Çıkış

• 4 x 4 optik port (8 kanal/port @ 48kHz)
• 32 x 32 kanal @ 32–48kHz (SMUX/1)
• 16 x 16 kanal @ 64–96kHz (SMUX/2)
• 8 x 8 kanal @ 128–192kHz (SMUX/4, sadece MADI MX ile)

MIDI Giriş/Çıkış

• 2 x DIN5 konnektör
• MIDI <> MIDI over MADI dönüşümü (MADI MX ile)

Wordclock Giriş/Çıkış

• BNC: 1 giriş, 1 çıkış
• Giriş için 75 Ohm terminasyon anahtarı

Dahili Saat (Clock)

• TCXO: sıcaklık dengeli osilatör
• Hassasiyet:
• Başlangıç: ±1.5 ppm
• Sıcaklık aralığında: ±2.5 ppm
• Zamanla yaşlanma: ±1 ppm

PLL

• Sayısal kontrollü PLL
• Jitter azaltma sistemi
• Çıkış jitteri: 50–100 ps (tipik)

Güç Kaynağı

• 12V, 3A DC giriş (vidalı konnektör)
• Güç tüketimi: 12VA (çalışma), 0.1VA (beklemede)
• Dahili aşırı akım korumalı sigorta
• Güç adaptörü dahil

Ekran ve Kontrol

• 2 x Renkli TFT ekran
• Tek tuşla menü kontrolü
• Çok dilli yardım sayfaları

Fiziksel Özellikler

• Yükseklik: 1U
• Derinlik: 19cm (bağlantılar dahil)
• Ağırlık: 2 kg
• Çalışma sıcaklığı: +5°C ~ +45°C

+24dBu Giriş/Çıkış Opsiyonu
Bu opsiyon, analog giriş/çıkışların maksimum seviyesini +20dBu’dan +24dBu’ya çıkararak SMPTE standardına uygun hale getirir.

Not: Bu, siparişe özel (BTO) bir opsiyondur ve sonradan eklenemez.
