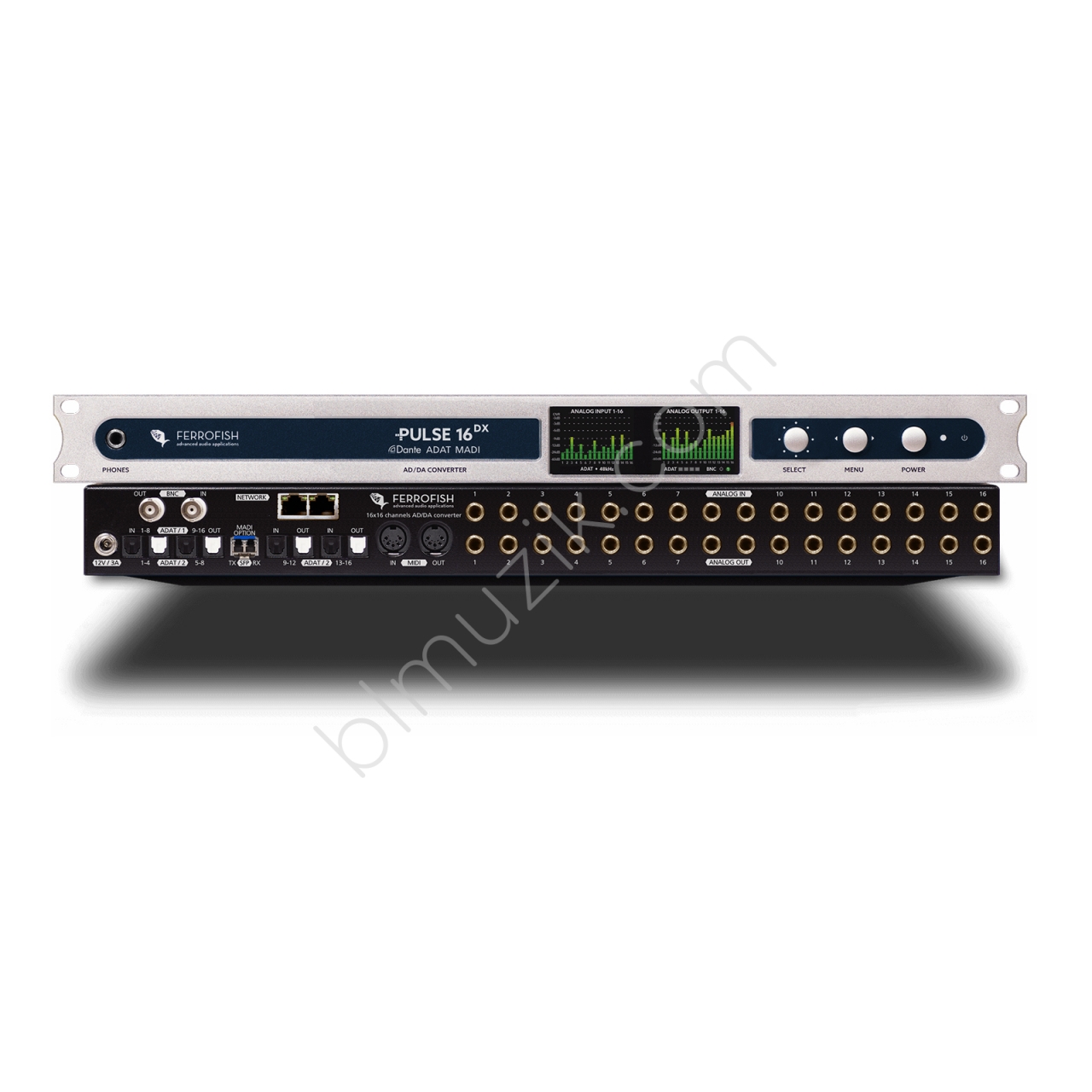

Ferrofish Pulse16 DX (+24dBu)

Pulse16 DX Dante ve Multimode SFP Modüllü

16 x 16 AD/DA Dante MADI ADAT dönüştürücü

Pulse16 DX, yalnızca 16 x 16 kanallı bir AD/DA dönüştürücüden çok daha fazlasıdır. 192kHz’e kadar stüdyo kalitesinde analog giriş ve çıkışlara ek olarak, her türlü görev için hazır etkileyici sayıda dijital arayüz sunar. Analog, ADAT veya MADI fark etmeksizin tüm ekipmanlar bu cihaza entegre edilebilir ve gelişmiş yönlendirme matrisi sayesinde 8 kanallık gruplar hâlinde yönlendirilebilir. Ve dahası: Cihaza entegre edilmiş 64 x 64 kanallı Dante arayüzü, çift RJ45 soketiyle yedekli olarak uygulanmış olup Pulse16 DX’i ağa bağlar. Dante, esneklik konusunda yeni bir boyut sunar. Bağlanacak sinyaller analog ya da dijital olsun, Pulse16 DX bu işi başarıyla halleder.

Sadece 1U yüksekliğindeki bu kompakt cihaz, +20dBu seviyeye kadar çalışabilen, 1dB hassasiyetle ayarlanabilir 16 x 16 balanslı analog TRS jak sunar. Düşük gecikmeli dönüştürücüler, sıcaklık kompanzasyonlu saat devresi ve jitter azaltıcı PLL sistemiyle birleşerek son derece berrak bir ses kalitesi sağlar.

Dante’ye ek olarak, 4 x 4 ADAT portları 96kHz’de tüm 16 x 16 analog sinyalleri veya 48kHz’de 32 x 32 kanalı dönüştürebilecek bant genişliğini sağlar. MADI arayüzü ise 64 x 64 kanal ekler ve modüler SFP bağlantısı sayesinde farklı MADI standartlarına (örneğin Singlemode) uyarlanabilir. MADI modülünü değiştirmeniz yeterlidir.

Cihaz konfigürasyonu, iki adet TFT ekran sayesinde son derece kolaydır. Kullanım kılavuzuna ihtiyaç duymadan tüm bilgiler ekranlarda net şekilde görüntülenir. Ayrıca MIDI ve MADI üzerinden uzaktan kontrol de mümkündür.

Kulaklık çıkışı, herhangi bir analog veya dijital giriş ya da çıkışa atanabilir: bu, izleme ve kontrol için idealdir.

Fansız ve kompakt bu 1U cihaz, stüdyo, canlı ses, yayın ve kayıt ortamları için yüksek kaliteli, çok formatlı dönüştürme gereken her yerde en ideal çözümdür.

Yüksek Kaliteli AD/DA

Pulse16 DX, en yeni düşük gecikmeli AD/DA dönüştürücüleri kullanır. 192kHz’e kadar örnekleme oranı ve gelişmiş dış devre tasarımıyla, nötr frekans tepkisi ve en düşük toplam harmonik bozulma (THD+N) ile en iyi ses kalitesini garanti eder. Tüm kanallar TRS jak üzerinden +20dBu seviyeye kadar çalışabilir ve her kanal 1dB adımlarla ayrı ayrı ayarlanabilir.

Dante Tak ve Çalıştır

Pulse16 DX’i Dante ağınıza sorunsuz şekilde entegre edin. Cihazı bağlayın ve Dante Controller yazılımı üzerinden yönlendirmeye hemen başlayın. Audinate’in Dante Virtual Soundcard yazılımı ile birlikte kullanıldığında Pulse16 DX, evrensel bir ses kartına dönüşür.

MADI Arayüzü

Pulse16 DX, modüler bir MADI arayüzüne sahiptir: MADI SFP yuvası, optik LC multimode modül ile donatılmıştır; bu modül Singlemode gibi farklı modellerle değiştirilebilir. 64 x 64 ses kanalına ek olarak MIDI sinyali de gömülüdür; bu sinyal cihaz kontrolü ve MIDI arayüzüne yönlendirme için kullanılabilir.

Dahili Yönlendirme Matrisi

Pulse16 DX’in 176 x 176 analog ve dijital kanalının tamamı, dahili yönlendirme matrisi üzerinden 8 kanallık gruplar halinde birleştirilir. İzleme için her kanal (mono veya stereo) kulaklık çıkışına yönlendirilebilir.

Çift TFT Ekran

Tüm 32 analog kanal her an izlenebilir: İki adet TFT ekran tüm bilgileri açık ve net biçimde gösterir. Durum bilgileri ve tüm işlevler anlaşılır şekilde sunulur; artık kullanım kılavuzunu karıştırmanıza gerek yok.

Esnek Uzaktan Kontrol

PC ve Mac için geliştirilen kapsamlı uzaktan kontrol yazılımı, Pulse16 DX’in tüm fonksiyonlarını yönetmenizi sağlar. Yazılım, tüm Ferrofish cihazlarını otomatik olarak algılar ve listeler.

Teknik Özellikler

Dante Giriş / Çıkış

• 2 x RJ-45 Ethernet konektörü (CAT5/6 kablo ile)
• 64 x 64 kanal Dante (Brooklyn II modülü entegre)

MADI Giriş / Çıkış (AES10)

• SFP Multimode modül dahil
• SFP Singlemode modül (opsiyonel)
• SFP portu üzerinden MADI optik Multimode veya Singlemode modül desteği
• Kanal kapasitesi:
• 64 kanal @ 32kHz, 44.1kHz, 48kHz
• 32 kanal @ 64kHz, 88.2kHz, 96kHz
• 16 kanal @ 128kHz, 176.4kHz, 192kHz
• MIDI over MADI desteği
• Gecikme: 2 örnekleme

Analog Girişler (AD)

• 2 x 24-bit A/D dönüştürücü
• 16 x TRS ¼” (6.3mm) jak, dişi
• Dijital kazanç aralığı:
• +20dBu ... -8dBu (1dB adımlarla)
• +24dBu opsiyonu ile: +24dBu ... -4dBu
• OpAmp: RC4580
• Seviye göstergesi: TFT ekran üzerinden 28 seviye

Analog Çıkışlar (DA)

• 2 x 24-bit D/A dönüştürücü
• 16 x TRS ¼” (6.3mm) jak, dişi
• Dijital kazanç aralığı:
• +20dBu ... -8dBu (1dB adımlarla)
• +24dBu opsiyonu ile: +24dBu ... -4dBu
• Gecikme:
• @48kHz: 7.8/fs, 0.16ms
• @96kHz: 5.4/fs, 0.06ms
• @192kHz: 6.6/fs, 0.03ms
• OpAmp: RC4580

Kulaklık Çıkışı

• 1 x ¼” (6.3mm) TRS jak, stereo
• Mono veya stereo kaynak seçimi yapılabilir
• Dijital olarak kontrol edilen ses seviyesi

ADAT Giriş / Çıkış

• 4 x giriş, 4 x çıkış (optik port)
• Kanal kapasitesi:
• 32 x 32 kanal @ 32kHz, 44.1kHz, 48kHz (SMUX/1)
• 16 x 16 kanal @ 64kHz, 88.2kHz, 96kHz (SMUX/2)
• 8 x 8 kanal @ 128kHz, 176.4kHz, 192kHz (SMUX/4)*
  *SMUX/4 sadece MADI MX opsiyonu yüklüyse kullanılabilir
• Gecikme: 2 örnekleme

MIDI Giriş / Çıkış

• 2 x DIN5 konnektör (cihaz uzaktan kontrolü için)
• MIDI ↔ MIDI over MADI dönüşümü desteklenir (MADI MX opsiyonu gerektirir)

Wordclock Giriş / Çıkış

• BNC: 1 x giriş, 1 x çıkış
• 75 Ohm terminasyon, giriş için aç/kapa anahtarı

Güç Beslemesi

• 12V, 3A giriş
• Vidalı kilitleme mekanizmalı jak
• Güç tüketimi:
• Aktif modda: 12VA
• Bekleme modunda: 0,1VA (Seviye VI verimlilik)
• Dahili kendinden sıfırlamalı polyfuse sigorta
• 1 x güç adaptörü dahil

Ek Özellikler

• 192kHz için SMUX4 desteği (MADI SFP modülü gerekli)
• MADI zinciri için gecikme telafisi (MADI SFP modülü gerekli)
• MADI üzerinden MIDI preset yönetimi (MADI SFP modülü gerekli)

Dahili Saat

• TCXO (sıcaklık kompanzasyonlu osilatör)
• Başlangıç hassasiyeti: +/-1.5 ppm
• Sıcaklık aralığında: +/-2.5 ppm
• Yaşlanma (aging): +/-1 ppm

PLL (Jitter Azaltma)

• Dijital kontrollü PLL sistemi
• Çıkış jitter’ı: 50ps … 100ps (tipik)

LCD Ekranlar

• 2 x renkli TFT ekran
• Tüm analog giriş/çıkış seviyeleri ve ayarlar için tam kontrol
• Tek tuşla kontrol sistemi
• Çok dilli yardım ekranları (kullanım kılavuzu gerekmez)

Fiziksel Özellikler

• Yükseklik: 1U
• Derinlik: 19cm (7.5”) (konnektörlerle birlikte)
• Ağırlık: 2kg

Ortam Sıcaklığı

• +5°C ila +45°C (41°F ila 113°F) arası

+24dBu Giriş / Çıkış Opsiyonu

Bu opsiyon, 16 analog giriş ve çıkışın maksimum seviyesini +20dBu’dan +24dBu’ya yükselterek SMPTE standardına uygun hâle getirir.

Not: Bu seçenek yalnızca üretim sırasında uygulanabilir (Built-to-Order), sonradan eklenemez.
