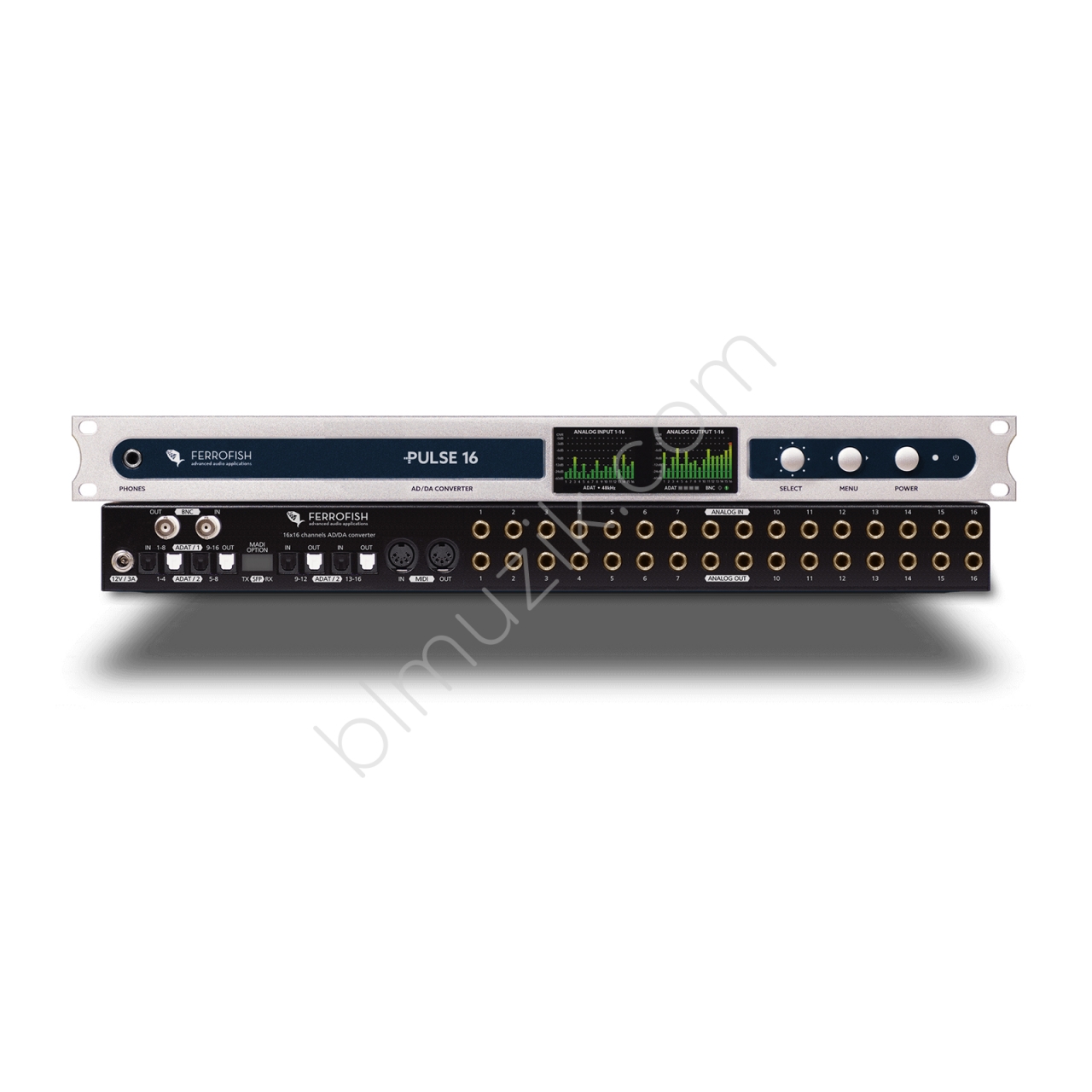

Ferrofish Pulse 16 (+24dBu)

16 x 16 AD/DA ADAT Dönüştürücü, +24dBu Versiyonu

Şıklıkla Dönüştürün: Maksimum Kalite. Uygun Fiyat.
Pulse16, 16 x 16 stüdyo kalitesinde dengeli analog giriş ve çıkışı, 96kHz’e kadar ADAT giriş/çıkışa dönüştürür. Uygun fiyatlı ve yaygın kullanılan bir arayüz olan ADAT, stüdyolarda zaten yaygın olarak bulunur. Bu sayede stüdyonuzu 16 x 16 analog kanal ile genişletmek Pulse16 ile oldukça kolaydır.

Düşük gecikmeli dönüştürücüler, sıcaklık dengelemeli saat devresi ve jitter azaltıcı PLL ile birlikte kristal netliğinde ses sunar. Kompakt 1U kasaya yerleştirilen Pulse16, 32 adet TRS konnektörü üzerinden bireysel olarak 1dB’lik adımlarla ayarlanabilen +20dBu seviyelerine kadar stüdyo çıkışları sunar. 4 x 4 ADAT arayüzü sayesinde, 96kHz örnekleme hızında bile 16 x 16 kanal dönüştürme sorunsuz gerçekleştirilir.

Cihazın yapılandırması iki TFT ekran sayesinde son derece kolaydır. Kılavuza ihtiyaç duymazsınız; tüm bilgiler net biçimde ekranlarda görüntülenir. Ayrıca MIDI ve MADI üzerinden uzaktan kontrol de mümkündür.

Kulaklık çıkışı, herhangi bir analog veya dijital giriş/çıkışa yönlendirilebilir: Bu özellik, kontrol ve dinleme için idealdir.

Stüdyonuz büyüdükçe Pulse16 da büyür: MADI I/O, bir MADI-SFP modülü ve firmware yükseltmesiyle eklenebilir. Böylece Pulse16, tam donanımlı bir Pulse16 MX’e dönüşür.

Stüdyonuzu yükseltin: ADAT optik bağlantılarınız için en iyi çözüm!

Dahili Yönlendirme Matrisi

Pulse16’nın tüm 48 x 48 analog ve dijital kanalları, 8’li gruplar halinde yönlendirme matrisi üzerinden düzenlenebilir. Dinleme kolaylığı için herhangi bir kanal (mono veya stereo), kulaklık çıkışına atanabilir.

Çift TFT Ekran
Tüm 32 analog kanalı her an takip edin: İki TFT ekran sayesinde tüm durum bilgileri ve işlevler net ve sezgisel olarak sunulur. Artık yanıp sönen LED’ler ve karmaşık kullanım tarih oldu!

Opsiyonel MADI Yükseltmesi
Pulse16, MADI için kullanılabilecek bir SFP portuna sahiptir. SFP modülü eklenip firmware güncellendiğinde cihaz, 192kHz desteğiyle birlikte tam donanımlı bir Pulse16 MX’e dönüşür.

Teknik Özellikler

MADI Giriş/Çıkış (AES10)

• PULSE16 MX: Çok mod destekli (Multimode)
• PULSE16: SFP modülü ile opsiyonel
• SFP portu üzerinden Multimode veya Singlemode MADI desteklenir.
• 64 kanal @32kHz, 44.1kHz, 48kHz
• 32 kanal @64kHz, 88.2kHz, 96kHz
• 16 kanal @128kHz, 176.4kHz, 192kHz
• MIDI üzerinden MADI desteği
• Gecikme: 2 örnek (samples)

Analog Girişler (AD)

• 2 x 24 Bit A/D Dönüştürücü
• 16 x 6.3mm TRS (dişi)
• Dijital kazanç: +20dBu … -8dBu, 1dB adım
• +24dBu Opsiyonu: +24dBu … -4dBu
• Gecikme:
• 48kHz: 12/fs = 0.25ms
• 96kHz: 9/fs = 0.09ms
• 192kHz: 5/fs = 0.03ms
• OpAmp: RC4580
• Seviye göstergesi: 28 kademeli TFT ekran

Analog Çıkışlar (DA)

• 2 x 24 Bit D/A Dönüştürücü
• 16 x 6.3mm TRS (dişi)
• Dijital kazanç: +20dBu … -8dBu, 1dB adım
• +24dBu Opsiyonu: +24dBu … -4dBu
• Gecikme:
• 48kHz: 7.8/fs = 0.16ms
• 96kHz: 5.4/fs = 0.06ms
• 192kHz: 6.6/fs = 0.03ms
• OpAmp: RC4580

Kulaklık Çıkışı

• 1 x 6.3mm stereo TRS jak
• Mono veya stereo kaynak seçilebilir
• Dijital kontrollü ses seviyesi

ADAT Giriş/Çıkış

• 4 + 4 optik port (48kHz’de her biri 8 kanal)
• 16 kanal @32kHz, 44.1kHz, 48kHz
• 16 kanal @64kHz, 88.2kHz, 96kHz
• 8 kanal @128kHz, 176.4kHz, 192kHz (SMUX4 – yalnızca MADI MX yüklü iken)
• Gecikme: 2 örnek (samples)

MIDI Giriş/Çıkış

• 2 x DIN5 konnektör
• Uzaktan kontrol ve MIDI <> MIDI-over-MADI dönüştürme (MADI MX ile)

Wordclock Giriş/Çıkış

• 1 x BNC giriş, 1 x BNC çıkış
• 75 Ohm sonlandırma anahtarlanabilir

Güç Beslemesi

• 12V, 3A
• Vidalı güç girişi
• Çalışma sırasında güç tüketimi: 12VA
• Bekleme modunda: 0.1VA
• Dahili yeniden başlatılabilir sigorta
• Güç adaptörü kutuya dahildir

Ek Özellikler

• 192kHz SMUX4 (MADI ile)
• MADI zinciri için gecikme telafisi
• MADI üzerinden MIDI preset yönetimi
• Yüksek hassasiyetli sıcaklık dengelemeli saat (TCXO):
• İlk doğruluk: ±1.5ppm
• Sıcaklık aralığında: ±2.5ppm
• Yaşlanma: ±1ppm
• Dijital kontrollü PLL / jitter azaltıcı sistem
• Çıkış jitteri: tipik 50ps – 100ps

Ekranlar

• 2 x renkli TFT ekran
• Tüm analog giriş/çıkış seviyelerini ve ayarları kontrol etme
• Tek düğmeyle tüm işlevlere erişim
• Çok dilli yardım ekranları (kılavuza gerek yok)

Boyutlar ve Ağırlık

• Yükseklik: 1U
• Derinlik: 19 cm (bağlantılar dahil)
• Ağırlık: 2 kg

Çalışma Sıcaklığı
+5°C ila +45°C (41°F ila 113°F)

+24dBu Giriş/Çıkış Opsiyonu
Bu opsiyon, 16 analog giriş ve çıkışın maksimum seviyesini +20dBu’dan +24dBu’ya yükselterek SMPTE standardıyla uyumlu hale getirir.
